1. 传感器
在无人驾驶系统中，对物体跟踪和预测，目前常用的传感器有 Laser 和 Radar。
激光：可以测量准确的位置信息 $P_x, P_y$，实际上无法直接观测其速度；
雷达：根据多普勒效应，雷达能直接测量移动对象的经向速度；
如果能够把激光和雷达的测量值都融合进卡尔曼滤波系统中，那么可以更好的改进跟踪系统，能够准确地估算行人位置、方向和速度。
2 传感器融合
同样的，我们的卡尔曼滤波系统，还是由预测和测量两部分组成；
状态转移函数与之前完全一样
与之前单一传感器不同的是，现在需要融合多个传感器测量的数据，更新卡尔曼公式，系统关键部分如下图：
多传感器融合的原理是：任何一个传感器测量数据更新，都将引起行人状态的更新；
不同传感器都有自己固有属性，因此需要分别设计合适的测量转换矩阵(函数)
注意：当激光和雷达同时更新测量值时，只需要做一次预测更新。
2.1 激光测量转换函数
激光测量函数为
$$
H_L=
\left[\begin{matrix}
1&0&0&0\
0&1&0&0 \
\end{matrix}
\right]
$$
参考上一节卡尔曼滤波原理
https://blog.csdn.net/luteresa/article/details/104226258
2.2 雷达传感器
雷达传感器测量值包括:(无人车为原点，正前方为 x 方向，往左为 y 方向)
距离 $\rho$：从原点 (无人车) 到行人的径向距离；
方向角 $\varphi$: 射线 L（从原点指向行人）与 x 轴的夹角；
径向速度 $\dot{\rho}$: 沿射线 L 方向的速度
2.2.1 对 h(x)函数进行线性化操作
考虑到测量向量的三个分量相互独立，它们的雷达测量协方差矩阵是一个 3x3 的对角线矩阵。
而我们的行人状态仍然是四个参数 $x = (p_x,p_y,v_x, v_y)^T$，测量向量有三个参数 $(\rho, \varphi, \dot{\rho})^T$
那么要把预测的状态 $x^{'}$ 映射到测量空间，设计测量函数 H 如下：
那么现在有以下问题：
问题 1：映射函数怎么得到的？
距离函数很简单，
$$
\rho = \sqrt{p_x^2 + p_y^2}
$$
夹角：
$$
\varphi = arctan(p_y/p_x)
$$
径向速度变化率：
方法 1：微分方程
方法 2：向量投影
问题 2：转换矩阵中出现非线性函数时，有什么影响？
$$
\left[\begin{matrix}
\rho\
\varphi\
\dot{\rho} \
\end{matrix}
\right]=
\left[\begin{matrix}
\sqrt{p_x^2 + p_y^2}\
arctan(p_y/p_x)\
\frac{p_xv_x + p_yv_y}{\sqrt{p_x^2 + p_y^2}} \
\end{matrix}
\right]
$$
上面矩阵中的函数，是非线性函数。
假设使用高斯分布描述预测状态 x，如果把这个高斯函数映射到非线性函数 h（比如反正切），结果就不再是高斯分布了(如下图所示)。
所以卡尔曼滤波不再适用。
为了解决这个问题，一个可行方案是 对 h(x)函数进行线性化操作，这就是 == 扩展卡尔曼滤波的核心思想 ==。
使用在原始高斯分布的均值位置，和 h 相切的一个线性函数，近似出测量值函数，重复上面同样的测试；
使用正太分布的同一个随机抽样值列表，改用 h 的近似传递所有 $x_i$ 值，现在结果又呈现出高斯分布特征。
问题 3：那么，如何对非线性函数进行线性化处理呢？
== 扩展卡尔曼滤波器 EKF== 使用了一阶泰勒展开式，首先评估在均值位置 $\mu$ 的非线性函数，这也是预测分布的最佳估算，然后使用围绕 $\mu$ 的协度来推断这条线，斜率由 h 的第一个导数给出。
类似地，当状态转换 f(x)也是非线性时，EKF 采用完全一样的线性化转换。
2.2.2 雅可比式
如果把前面线性化例子归纳到更高的维度，那么函数 h(x)对应于 x 的导数被称作雅可比式，它是一个 3x4 矩阵，包含所有偏导数：
雅可比矩阵是
$$
Hj=
\left[\begin{matrix}
\frac{p_x}{\sqrt{p_x^2 + p_y^2}} &\frac{p_y}{\sqrt{p_x^2 + p_y^2}}&0 &0\
-\frac{p_y}{p_x^2 + p_y^2}& -\frac{p_x}{p_x^2 + p_y^2}&0&0\
\frac{p_y(v_xp_y-v_yp_x)}{({p_x^2 + p_y^2})^{\frac{3}{2}}} &\frac{p_x(v_yp_x-v_xp_y)}{({p_x^2 + p_y^2})^{\frac{3}{2}}}& \frac{p_x}{\sqrt{p_x^2 + p_y^2}}&\frac{p_y}{\sqrt{p_x^2 + p_y^2}}\
\end{matrix}
\right]
$$
计算过程：
雅可比式 C ++ 实现：
#include <iostream>
#include <vector>
#include "Dense"
using Eigen::MatrixXd;
using Eigen::VectorXd;
using std::cout;
using std::endl;
MatrixXd CalculateJacobian(const VectorXd& x_state);
int main() {
/**
* Compute the Jacobian Matrix
*/
// predicted state example
// px = 1, py = 2, vx = 0.2, vy = 0.4
VectorXd x_predicted(4);
x_predicted << 1, 2, 0.2, 0.4;
MatrixXd Hj = CalculateJacobian(x_predicted);
cout << "Hj:" << endl << Hj << endl;
return 0;
}
MatrixXd CalculateJacobian(const VectorXd& x_state) {MatrixXd Hj(3,4);
// recover state parameters
float px = x_state(0);
float py = x_state(1);
float vx = x_state(2);
float vy = x_state(3);
// pre-compute a set of terms to avoid repeated calculation
float c1 = px*px+py*py;
float c2 = sqrt(c1);
float c3 = (c1*c2);
// check division by zero
if (fabs(c1) < 0.0001) {cout << "CalculateJacobian () - Error - Division by Zero" << endl;
return Hj;
}
// compute the Jacobian matrix
Hj << (px/c2), (py/c2), 0, 0,
-(py/c1), (px/c1), 0, 0,
py*(vx*py - vy*px)/c3, px*(px*vy - py*vx)/c3, px/c2, py/c2;
return Hj;
}3 扩展卡尔曼滤波器实现
相比线性系统，这里只是使用非线性函数 f(x)来预测状态，使用 h(x)计算测量误差，状态转换矩阵 F 和测量矩阵 H 被对应的雅可比式 F、H 和 $H_j$ 替代
ps: 当传感器属性是线性系统时，扩展卡尔曼滤波与卡尔曼滤波完全相同。

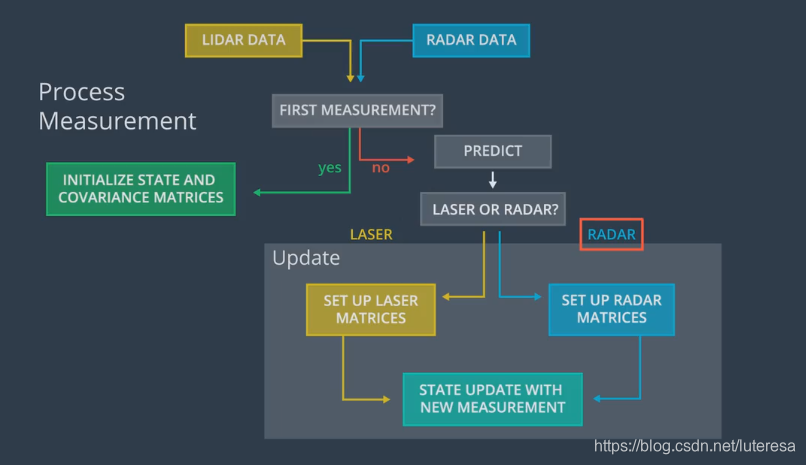

现在回到最初的流程图
算法过程：
跟踪一名行人，他的状态通过二维位置向量和二维速度向量表示，$x = (p_x,p_y,v_x, v_y)^T$，每次收到来自特定传感器的新测量值时，都会触发估算函数 process measurement，
第一次迭代时，仅初始化状态向量和协方差矩阵;
随后调用了预测和测量更新，在预测前，我们必须计算当前和前一次观察之间的时间差，根据时间差，我们计算新的状态转换，和过程协方差矩阵；
测量更新步骤取决于传感器类型，因此如果当前观察数据来自雷达传感器，必须计算新的雅可比矩阵 $H_j$，使用非线性测量函数来估算预测状态并调用测量更新；
否则，如果当前观察数据来自激光雷达，那么只需使用激光雷达的 H 和 R 矩阵设置扩展卡尔曼滤波，让那后调用测量更新。
4. 算法评估
当我们实现了追踪算法之后，我们需要检查算法效果如何，评估估算结果和真实结果差别有多大；有很多评估标准，但最常见的标准叫做均方根误差。
在追踪场景下，它是一个准确度标准，可测量估算状态和真实状态之间的偏差。
它需要两个分量：
估算状态：这是一个向量，带有位置和速度分量；
真实数值：通常叫做标定的真实数值；
估算状态和真实状态之间的差，叫做 == 残差 ==，这些残差先平方然后求均值，最后得到平方根就是误差。
误差越低，估算准确率就越高。
C++ 实现：
#include <iostream>
#include <vector>
#include "Dense"
using Eigen::MatrixXd;
using Eigen::VectorXd;
using std::cout;
using std::endl;
using std::vector;
VectorXd CalculateRMSE(const vector<VectorXd> &estimations,
const vector<VectorXd> &ground_truth);
int main() {
/**
* Compute RMSE
*/
vector<VectorXd> estimations;
vector<VectorXd> ground_truth;
// the input list of estimations
VectorXd e(4);
e << 1, 1, 0.2, 0.1;
estimations.push_back(e);
e << 2, 2, 0.3, 0.2;
estimations.push_back(e);
e << 3, 3, 0.4, 0.3;
estimations.push_back(e);
// the corresponding list of ground truth values
VectorXd g(4);
g << 1.1, 1.1, 0.3, 0.2;
ground_truth.push_back(g);
g << 2.1, 2.1, 0.4, 0.3;
ground_truth.push_back(g);
g << 3.1, 3.1, 0.5, 0.4;
ground_truth.push_back(g);
// call the CalculateRMSE and print out the result
cout << CalculateRMSE(estimations, ground_truth) << endl;
return 0;
}
VectorXd CalculateRMSE(const vector<VectorXd> &estimations,
const vector<VectorXd> &ground_truth) {VectorXd rmse(4);
rmse << 0,0,0,0;
// TODO: YOUR CODE HERE
// check the validity of the following inputs:
// * the estimation vector size should not be zero
// * the estimation vector size should equal ground truth vector size
if (estimations.size() != ground_truth.size()
|| estimations.size() == 0) {
std::cout << "Invalid estimation or ground_truth data" << std::endl;
return rmse;
}
// TODO: accumulate squared residuals
for (int i=0; i < estimations.size(); ++i) {
// ... your code here
VectorXd residual = estimations[i] - ground_truth[i];
// coefficient-wise multiplication
residual = residual.array()*residual.array();
rmse += residual;
}
// TODO: calculate the mean
rmse = rmse/estimations.size();
// TODO: calculate the squared root
rmse = rmse.array().sqrt();
// return the result
return rmse;
}5. 传感器融合项目实例
一个 C ++ 实现的完整扩展卡尔曼滤波实例，也是优达学城的无人驾驶纳米课程第五个项目；
项目代码：
https://github.com/luteresa/P5-Extended-Kalman-Filter
运行结果：
