接上篇，ARM64 基础 13:ARM64 的异常处理之中断处理(以树莓派 4 采用的 BCM2711 芯片为例)
1.GIC 的诞生背景
传统中断控制器，比如树莓派 4b 的 legacy interrupt controller，具备
中断 enable 寄存器；
中断状态寄存器；
随着新业务的出现，比如
1. 中断源变得越来越多；
2. 不同类型的中断出现，比如多核间中断，中断优先级，软中断等；
3. 支持虚拟化；
传统中断控制器已经无法满足需求，由此 GIC 控制器应运而生；
2.GIC 的版本号
GIC 演进的版本号如下表
| GICv1 | GICv2 | GICv3 |
|---|---|---|
| 支持 8 核 支持多达 1020 个中断源 8bit 优先级 支持软件触发中断 TrustZone 支持 IP: 应用场景： |
支持虚拟化 支持 secure software IP: 应用场景： |
支持大于 8 核 支持基于消息的中断 支持更多的中断 ID IP: 应用场景： |
目前最新版本是 GIC500/600，比如最新的高端手机大多支持，而在传统嵌入式系统中，大多 GIC400 就够用，比如这里以树莓派；
3.GIC 支持的中断类型
| SGI: 软件产生的中断(Software Generated Interrupt)，用于给其他 CPU 核发送中断信号； PPI： 私有外设中断(Private Perpheral Interrupt)，该中断是某个指定的 CPU 独有的； SPI： 共享外设中断(Shared Peripheral Interrupt)，所有 CPU 都可以访问这个中断； LPI: 本地特殊外设中断(Locality-specific Peripheral Interrupt)，GICv3 新增的中断类型，基于消息传递的中断类型 |
中断类型 | 中断号范围 |
|---|---|---|
| 软件触发中断(SGI) | 0～15 | |
| 私有外设中断(PPI) | 16~ 31 | |
| 共享外设中断(SPI) | 32~ 1019 |
4 GIC 的中断状态
中断的处理流程是：分发器把收集来的中断先缓存，依次把优先级最高的中断请求送往 CPU 接口，CPU 读取一个中断，其实就是读取接口的一个寄存器，只不过这个寄存器存放的是中断号，此时中断的状态由 pending 转为 active，CPU 处理完了以后，将中断号写入 GIC 的接口，告诉 GIC 处理完了，可以将这个中断清理，
5 GIC 硬件原理
GIC 是连接外设中断和 CPU 的桥梁，也是多个 CPU 之间中断互联的通道，它负责检测、管理、分发中断；
5.1 GIC 结构
上图摘自 GIC400 官方手册，GIC 可以做到
1. 使能或禁止中断；
2. 把中断分组到 FIQ 或者 IRQ；
3. 多核系统中，可以将中断分配到不同 CPU 上；
4. 设置 GIC 给到 CPU 的触发方式(不等于外设的触发方式)；
5. 支持虚拟化扩展；
5.2 GIC 功能
由上图知，GIC 按功能，划分为两部分：仲裁分发和 CPU 接口；
5.2.1. 分发器 distributor
主要作用是，检测各个中断源的状态，控制各个中断源的行为，分发各个中断源产生的中断事件到一个或多个 CPU 接口。主要功能包括：
(1) 使能或禁止中断，分发器对中断的控制分两级别，一个是全局中断控制(GIC_DIST_CTRL)，一个是针对具体中断源控制(GIC_DIST_ENABLE_CLEAR)，
(2)控制优先级；
(3)将仲裁后的最高优先级中断事件，分发给一个或多个 CPU 接口；
(4)中断属性设定，比如触发方式等；
5.2.2 CPU 接口
(1)禁止或使能 CPU 接口向相应的 CPU 提交中断事件；对于 ARM 核，中断信号线是 nIRQ 或 nFIQ，若禁止 GIC 中断，即使分发器分发了一个事件到 CPU 接口，也不会提交 nIRQ 或 nFIQ 信号给 CPU；
(2)ackowledging 中断；ARM 核一旦应答了中断，分发器就会把该中断状态从 pending 改为 active, 若没有后续 pending 中断，CPU 接口会 deassert nIRQ 或 nFIQ 信号线；若有后续中断，CPU 接口将中断状态改为 pending and active，此时依然保持 nIRQ 或 nFIQ 信号的 asserted 状态；
(3)中断处理完毕；ARM 核处理完中断，回向 CPU 接口的寄存器写 EOI 命令，分发器将当前中断状态改为 deactive，同时也可以将其他 pending 的中断向 CPU 接口提交；
(4)设定优先级掩码；可以屏蔽较低优先级中断，使其不同时给 ARM 核；
(5)设定中断抢占策略；
(6)始终选定最高优先级中断事件，提交给 ARM 核；

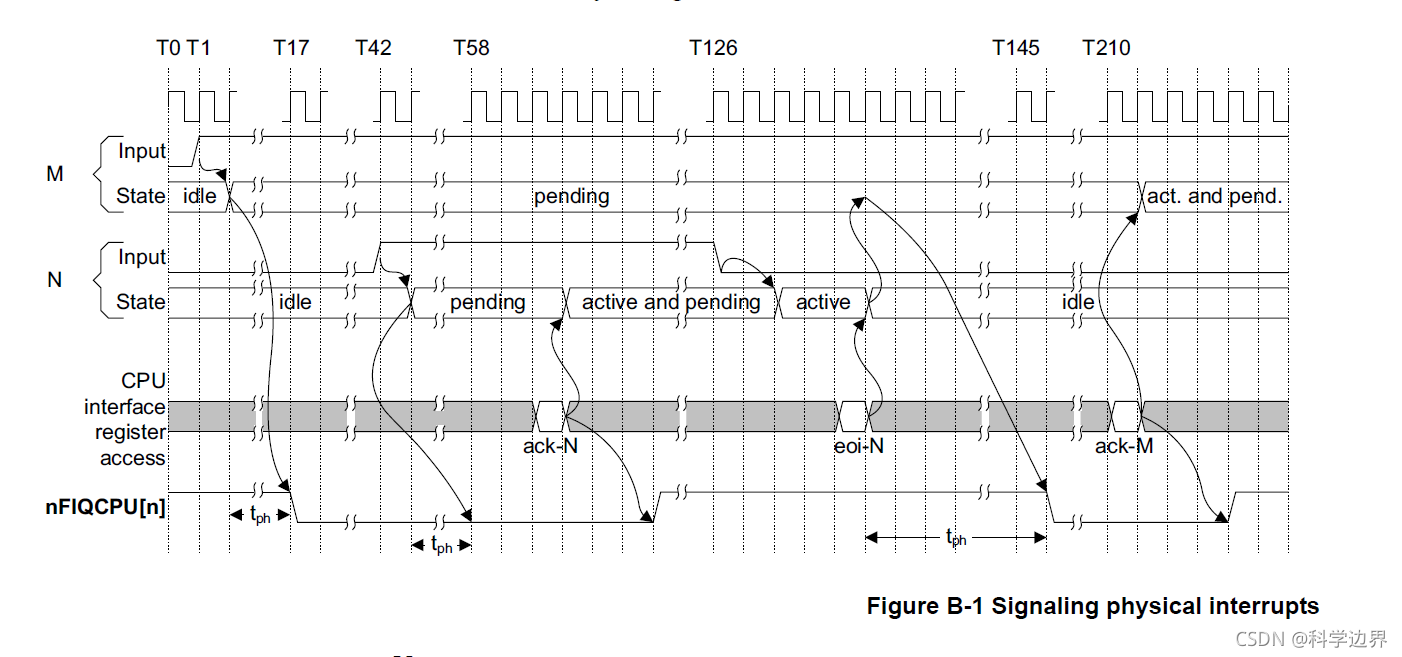

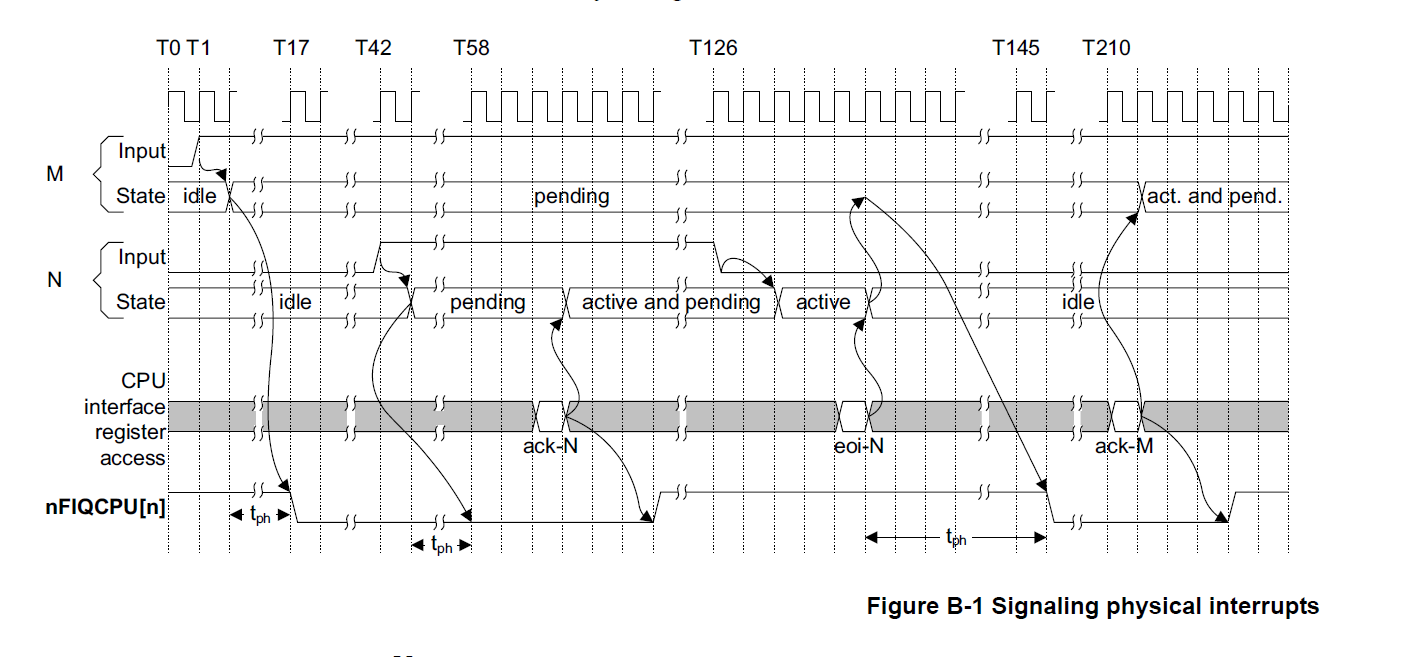

一个完整的中断处理过程时序图(摘自 GIC400 手册 B1)：
假定：
a. 都是电平触发；
b. 都是共享外设中断；
c.M/ N 信号都配置为同一个 CPU 的为 FIQEn 中断；
d.N 信号优先级高于 M 信号；
6.GICv2 中断控制器
GIC-400 包括两组寄存器
D 系列:The Distributor registers(GICD), 包含中断设置和配置；
C 系列：The CPU Interface registers(GICC)，包含 CPU 相关的特殊寄存器；
6.1 访问 GIC-400 寄存器：
树莓派 4b 中 GIC-400 基地

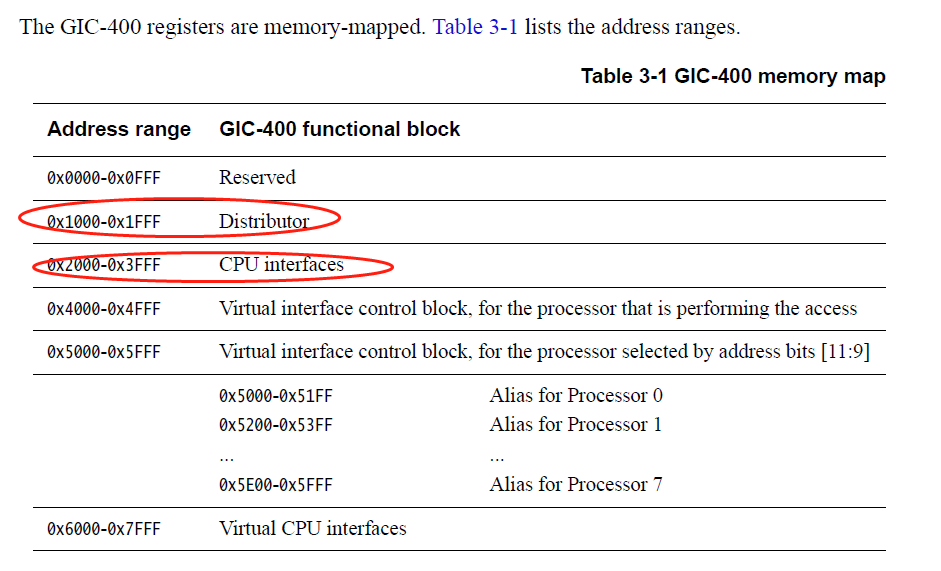

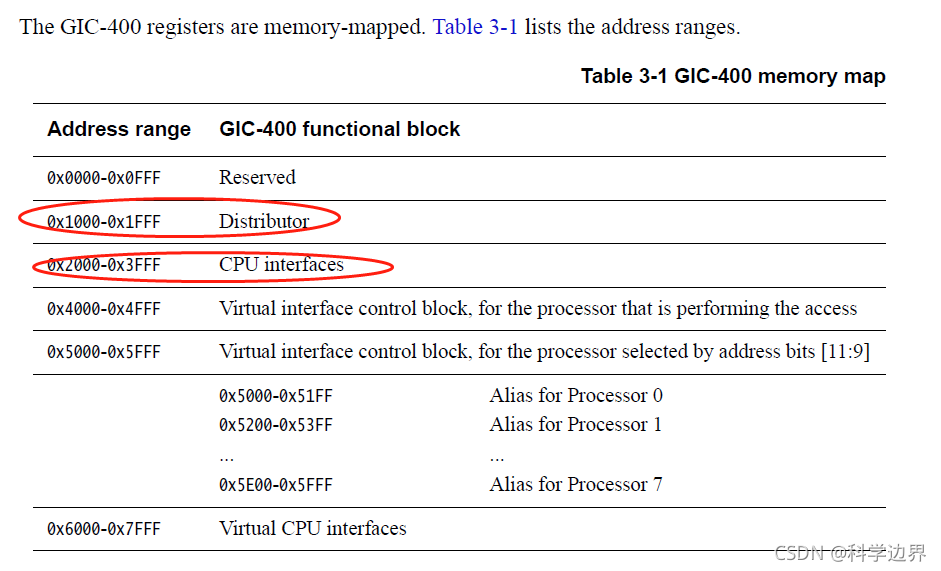

GIC-400 中地址偏移：
6.2 GIC-400 初始化流程
(1)设置 distributor 和 CPU interface 寄存器组的基地址；
(2)读取 GICD_TYPER 寄存器，计算当前 GIC 最大支持多少个中断源；
(3)初始化 distributor:
a.disable distributor;
b. 设置中断分组；
b. 设置 SPI 中断的路由；
c. 设置 SPI 中断的触发类型；
d.disactive 和 disable 所有中断源；
e.enable distributor;
(4)初始化 CPU Interface：
a. 设置 GIC_CPU_PRIMASK，设置中断优先级 mask level;
b. enable CPU interface;
相关寄存器说明

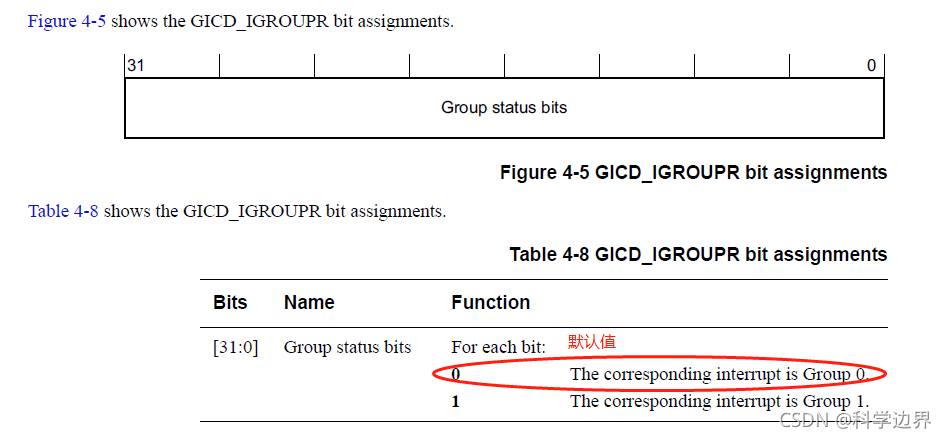

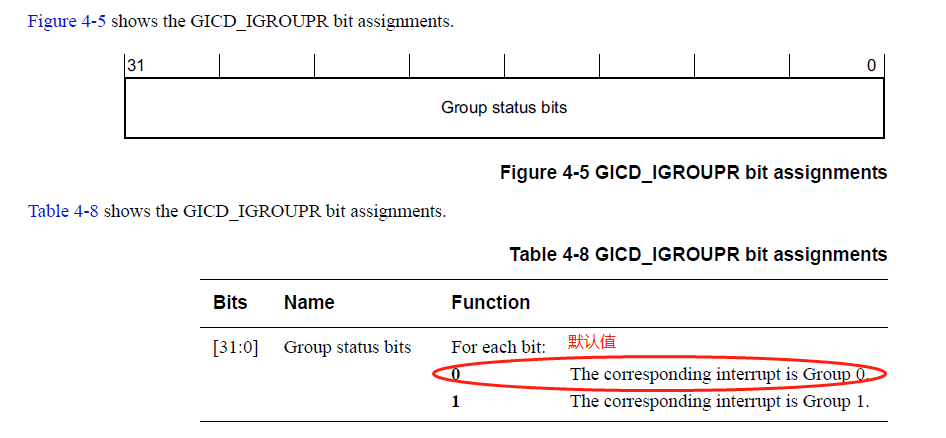

1. 设置分组
group0：安全中断，由 nFIQ 驱动
group1：非安全中断，由 nIRQ 驱动
6.3 注册中断
(1) 初始化外设；
(2)查找该外设的中断在 GIC-400 的中断号，例如 PNS timer 中断号为 30；
(3)设置 GIC_DIST_ENABLE_SET 寄存器来 enable 这个中断号；
(4)打开设备相关的中断，例如树莓派的 generic timer，需要打开 ARM_LOCAL 寄存器组中的 TIMER_CNTRL0 寄存器中相应 enable 位；
(5)打开 CPU 的 PSTATE 中 I 位；

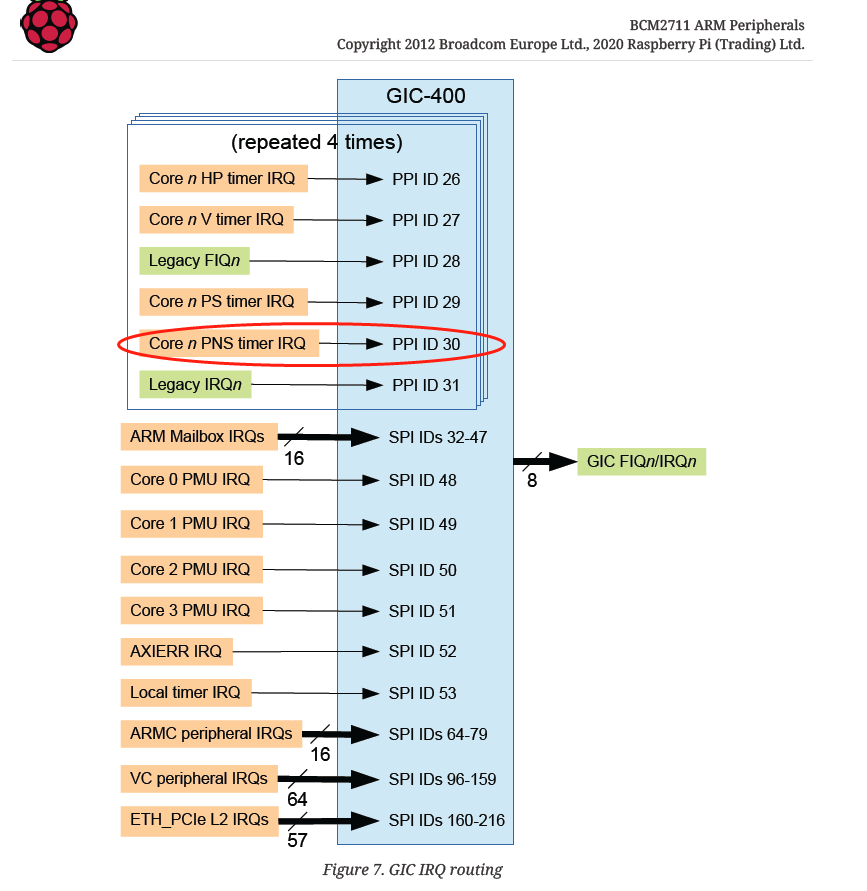

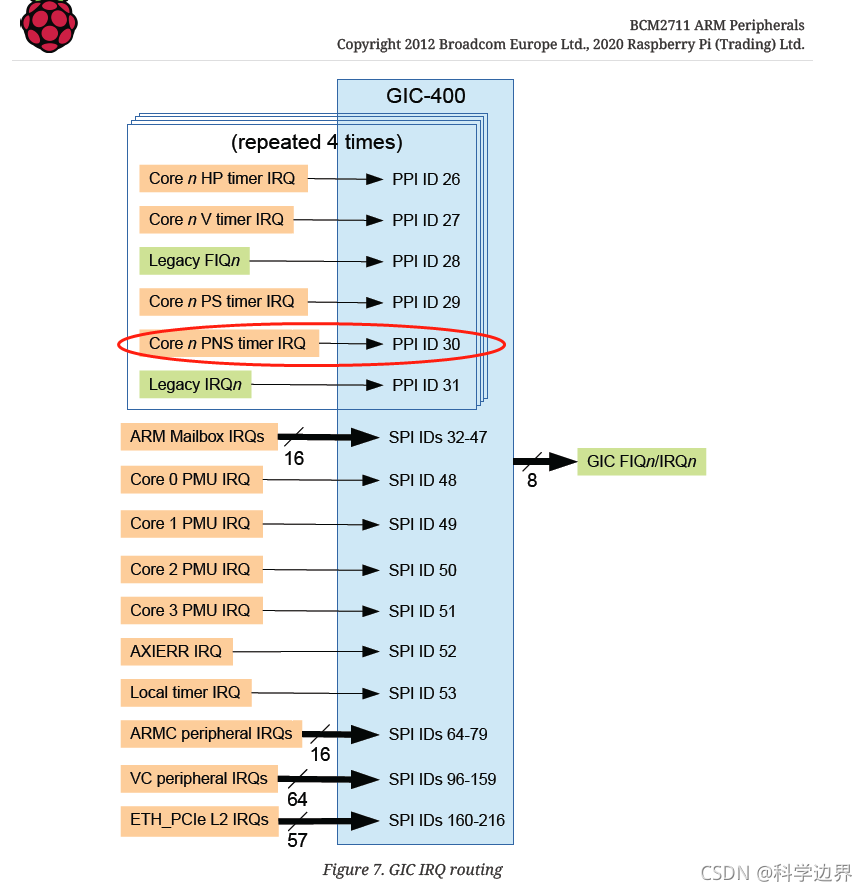

查树莓派手册知，PNS timer 中断号为 30
6.4 中断响应
1. 中断触发；
- 跳转异常向量表；
- 跳转到 GIC 中断函数里，gic_handle_irq()；

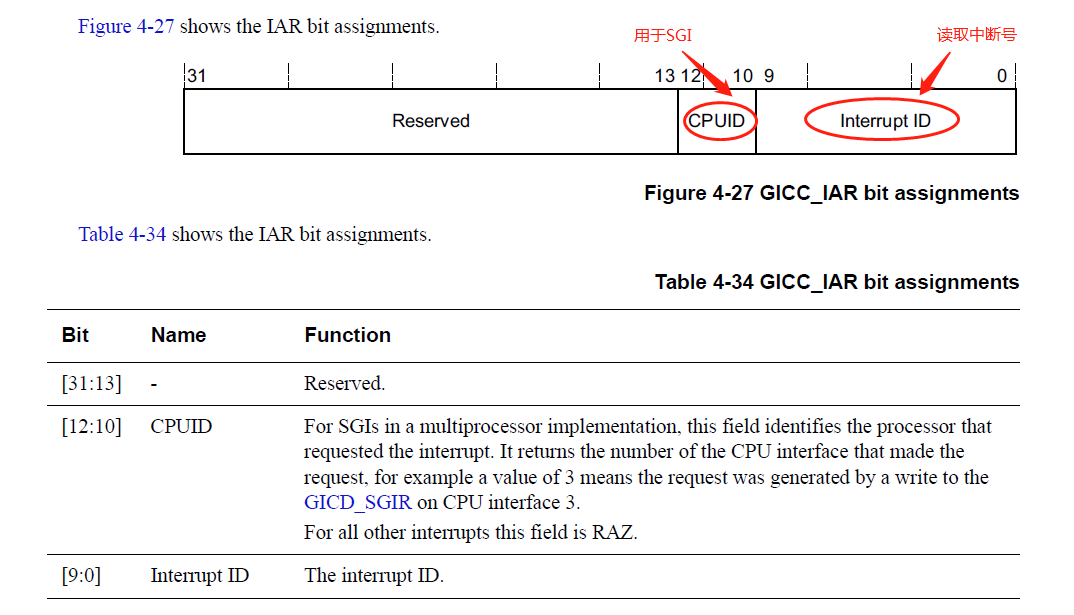

- 读取 GICC_IAR 寄存器，获取中断号；
- 根据中断号来进行相应中断处理，例如，若读取中断号为 30，说明是 PNS 的 generic timer，跳转到 generic timer 处理函数；

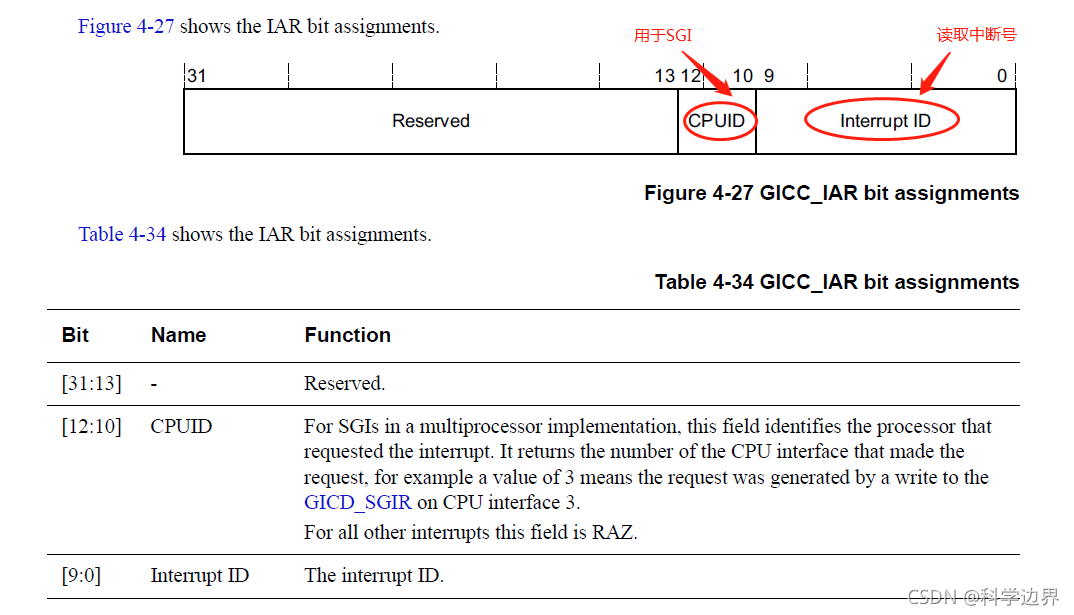

读取中断号；

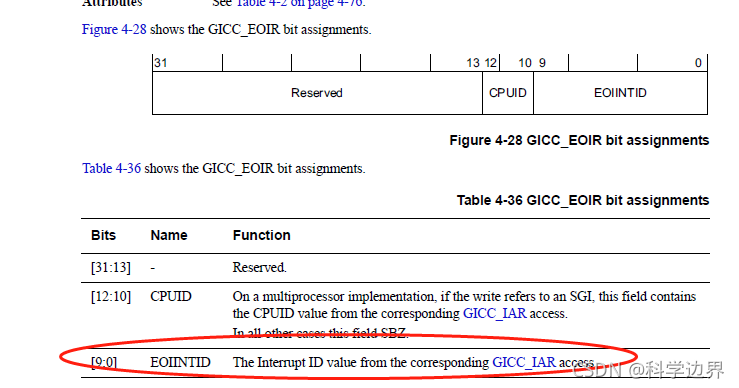

中断处理完成，写回 EOI：
timer 部分核心代码：
#include <asm/timer.h>
#include <asm/irq.h>
#include <io.h>
#include <asm/arm_local_reg.h>
#include <timer.h>
#define HZ 250
#define NSEC_PER_SEC 8000000000L
static unsigned int val = NSEC_PER_SEC / HZ;
static int generic_timer_init(void)
{
asm volatile(
"mov x0, #1\n"
"msr cntp_ctl_el0, x0"
:
:
: "memory");
return 0;
}
static int generic_timer_reset(unsigned int val)
{
asm volatile("msr cntp_tval_el0, %x[timer_val]"
:
: [timer_val] "r" (val)
: "memory");
return 0;
}
static void enable_timer_interrupt(void)
{writel(CNT_PNS_IRQ, TIMER_CNTRL0);
}
void timer_init(void)
{generic_timer_init();
generic_timer_reset(val);
gicv2_unmask_irq(GENERIC_TIMER_IRQ);
//enable_timer_interrupt();}
void handle_timer_irq(void)
{generic_timer_reset(val);
printk("Core0 Timer interrupt received\r\n");
}irq 部分核心代码：
#include <arm-gic.h>
#include "io.h"
#include <asm/irq.h>
struct gic_chip_data {
unsigned long raw_dist_base;
unsigned long raw_cpu_base;
struct irq_domain *domain;
struct irq_chip *chip;
unsigned int gic_irqs;
};
#define gic_dist_base(d) ((d)->raw_dist_base)
#define gic_cpu_base(d) ((d)->raw_cpu_base)
#define ARM_GIC_MAX_NR 1
static struct gic_chip_data gic_data[ARM_GIC_MAX_NR];
/* IRQs start ID */
#define HW_IRQ_START 16
static unsigned long gic_get_dist_base(void)
{struct gic_chip_data *gic = &gic_data[0];
return gic_dist_base(gic);
}
static unsigned long gic_get_cpu_base(void)
{struct gic_chip_data *gic = &gic_data[0];
return gic_cpu_base(gic);
}
static void gic_set_irq(int irq, unsigned int offset)
{unsigned int mask = 1 << (irq % 32);
writel(mask, gic_get_dist_base() + offset + (irq / 32) * 4);
}
void gicv2_mask_irq(int irq)
{gic_set_irq(irq, GIC_DIST_ENABLE_CLEAR);
}
void gicv2_unmask_irq(int irq)
{gic_set_irq(irq, GIC_DIST_ENABLE_SET);
}
void gicv2_eoi_irq(int irq)
{writel(irq, gic_get_cpu_base() + GIC_CPU_EOI);
}
static unsigned int gic_get_cpumask(struct gic_chip_data *gic)
{unsigned long base = gic_dist_base(gic);
unsigned int mask, i;
for (i = mask = 0; i < 32; i += 4) {mask = readl(base + GIC_DIST_TARGET + i);
printk("mask:0x%x\n",mask);
mask |= mask >> 16;
mask |= mask >> 8;
printk("----irq[%d],mask:0x%x\n",i,mask);
if (mask)
break;
}
return mask;
}
static void gic_dist_init(struct gic_chip_data *gic)
{unsigned long base = gic_dist_base(gic);
unsigned int cpumask;
unsigned int gic_irqs = gic->gic_irqs;
int i;
/* 关闭中断 */
writel(GICD_DISABLE, base + GIC_DIST_CTRL);
unsigned int cpu_group=0;
for (i = 0; i < 32; i += 4) {cpu_group = readl(base + GIC_DIST_IGROUP+i);
printk("reg[%d],cpu_group:0x%x\n",i/4,cpu_group); //default for group0
}
/* 设置中断路由：GIC_DIST_TARGET
*
* 前 32 个中断怎么路由是 GIC 芯片固定的，因此先读 GIC_DIST_TARGET 前面的值
* 然后全部填充到 SPI 的中断号 */
cpumask = gic_get_cpumask(gic);
cpumask |= cpumask << 8;
cpumask |= cpumask << 16;
printk("----cpumask:0x%x\n",cpumask);
for (i = 32; i < gic_irqs; i += 4)
;//writel(cpumask, base + GIC_DIST_TARGET + i * 4 / 4);
/* Set all global interrupts to be level triggered, active low */
for (i = 32; i < gic_irqs; i += 16)
//writel(GICD_INT_ACTLOW_LVLTRIG, base + GIC_DIST_CONFIG + i / 4);
writel(0x1, base + GIC_DIST_CONFIG + i / 4);
/* Deactivate and disable all 中断（SGI，PPI，SPI）.
*
* 当注册中断的时候才 enable 某个一个 SPI 中断，例如调用 gic_unmask_irq()*/
for (i = 0; i < gic_irqs; i += 32) {
writel(GICD_INT_EN_CLR_X32, base +
GIC_DIST_ACTIVE_CLEAR + i / 8);
writel(GICD_INT_EN_CLR_X32, base +
GIC_DIST_ENABLE_CLEAR + i / 8);
}
/* 打开 SGI 中断（0～15），可能 SMP 会用到 */
writel(GICD_INT_EN_SET_SGI, base + GIC_DIST_ENABLE_SET);
/* 打开中断：Enable group0 and group1 interrupt forwarding.*/
writel(GICD_ENABLE, base + GIC_DIST_CTRL);
}
void gic_cpu_init(struct gic_chip_data *gic)
{
int i;
unsigned long base = gic_cpu_base(gic);
unsigned long dist_base = gic_dist_base(gic);
/*
* Set priority on PPI and SGI interrupts
*/
for (i = 0; i < 32; i += 4)
//writel(0xa0a0a0a0,dist_base + GIC_DIST_PRI + i * 4 / 4);
writel(0x30,dist_base + GIC_DIST_PRI + i * 4 / 4);
//writel(GICC_INT_PRI_THRESHOLD, base + GIC_CPU_PRIMASK);
writel(0x80, base + GIC_CPU_PRIMASK);
writel(GICC_ENABLE, base + GIC_CPU_CTRL);
}
void gic_handle_irq(void)
{struct gic_chip_data *gic = &gic_data[0];
unsigned long base = gic_cpu_base(gic);
unsigned int irqstat, irqnr;
do {irqstat = readl(base + GIC_CPU_INTACK);
irqnr = irqstat & GICC_IAR_INT_ID_MASK; //get lower 9bits
if (irqnr == GENERIC_TIMER_IRQ)
handle_timer_irq();
gicv2_eoi_irq(irqnr); //write eoi
} while (0);
}
int gic_init(int chip, unsigned long dist_base, unsigned long cpu_base)
{
struct gic_chip_data *gic;
int gic_irqs;
int virq_base;
gic = &gic_data[chip];
gic->raw_cpu_base = cpu_base;
gic->raw_dist_base = dist_base;
/* readout how many interrupts are supported*/
gic_irqs = readl(gic_dist_base(gic) + GIC_DIST_CTR) & 0x1f;
gic_irqs = (gic_irqs + 1) * 32;
if (gic_irqs > 1020)
gic_irqs = 1020;
gic->gic_irqs = gic_irqs;
printk("%s: cpu_base:0x%x, dist_base:0x%x, gic_irqs:%d\n",
__func__, cpu_base, dist_base, gic->gic_irqs);
gic_dist_init(gic);
gic_cpu_init(gic);
return 0;
}
