ARM64 中断处理过程：https://www.daodaodao123.com/?p=146 上文总结了 ARM64 裸机中断处理的详细过程，这里主要总结下 linux 中断处理相关内容；

中断，本质上是外设发生了事变，需要异步的通知（经由中断控制器，路由给）CPU;

这个过程涉及三部分硬件：外设 -> 中断控制器 ->CPU

linux 中断处理总结

外设事变发生后，发送中断信号给中断控制器，中断控制器经过仲裁，路由给 CPU;

linux 中断处理总结

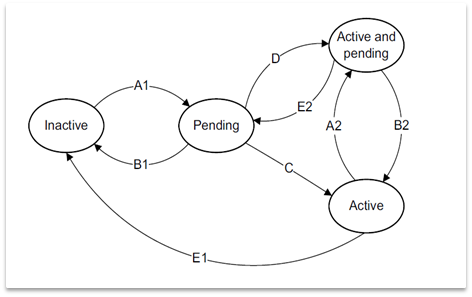

上图是中断控制器的状态机转换图，一个完整的中断发生过程如下(假设现在有一个触摸屏的外设，配置为高电平触发)：

中断控制器默认是 inactive 状态；
外设有事件发生(比如按下触摸屏)，触摸屏会产生一个中断信号，送给中断控制器, 如上图中的 A1, 中断控制器变为 pending 状态，此时外设送给中断控制器的信号线保持高电平；
中断控制器经过仲裁，选择一个最高优先级中断信号，路由给 CPU，CPU 没有 ACK 之前，一直维持信号线的电平状态；
ARM 收到中断信号，开始响应时，硬件自动屏蔽 CPU 中断(清除 daif 位），软件从中断控制器读出具体是哪个中断产生，然后对中断控制器进行 ACK；若边沿触发中断控制器可能清掉 pending(电平触发，不会清)，此时中断控制器处于 active and pending（D 路径）或 active(C 路径)；
CPU 执行中断处理程序，在顶半部，disbable 中断源，中断服务程序退出时，软件恢复 CPSR，并对中断控制器 EOI;
中断控制器，收到 EOI，变为 inactive 状态，再选择下一个 pending 的中断信号，发给 CPU；
中断处理的底半部，处理掉外设中断事件源 (比如读取触摸屏的坐标，访问相应寄存器) 之后，外设的 pending 信号被清除掉，enable 中断源(操作中断控制器)；

linux 中断处理总结 linux 相对应的 API：

disable_irq(n);         // 操作中断控制器，屏蔽 n 号中断；local_irq_disable()；// 关闭 CPU 中断

补充：

linux 里的设计，很多地方都是惰性原则，禁止 n 号中断，可能并未真正执行，假如逻辑执行期间，n 中断并未产生，不会有任何问题，还提高性能；

disable_irq(n);
...              // n 号中断发生, 延后执行
enable_irq(n)

若期间有中断产生呢？
enable_irq(n)使能 n 号中断后，n 号中断服务程序立即执行；

这样，就算 disable_irq(n)期间有 n 号中断产生，也不会漏掉，只是延后执行；

//__enable_irq-->irq_startup-->check_irq_resend->irq_sw_resend
/* Tasklet to handle resend: */
static DECLARE_TASKLET(resend_tasklet, resend_irqs);

static int irq_sw_resend(struct irq_desc *desc)
{unsigned int irq = irq_desc_get_irq(desc);

    /*
     * Validate whether this interrupt can be safely injected from
     * non interrupt context
     */
    if (handle_enforce_irqctx(&desc->irq_data))
        return -EINVAL;

    /*
     * If the interrupt is running in the thread context of the parent
     * irq we need to be careful, because we cannot trigger it
     * directly.
     */
    if (irq_settings_is_nested_thread(desc)) {
        /*
         * If the parent_irq is valid, we retrigger the parent,
         * otherwise we do nothing.
         */
        if (!desc->parent_irq)
            return -EINVAL;
        irq = desc->parent_irq;
    }

    /* Set it pending and activate the softirq: */
    set_bit(irq, irqs_resend);
    tasklet_schedule(&resend_tasklet);
    return 0;
}

向量中断：不同的中断跳转到不同地址，比如 x86;
非向量中断，跳转到一个入口地址，通过寄存器来判断具体是哪个中断；
linux 的实现，最终不同中断信号跳转到不同的 irq_desc[]分支；

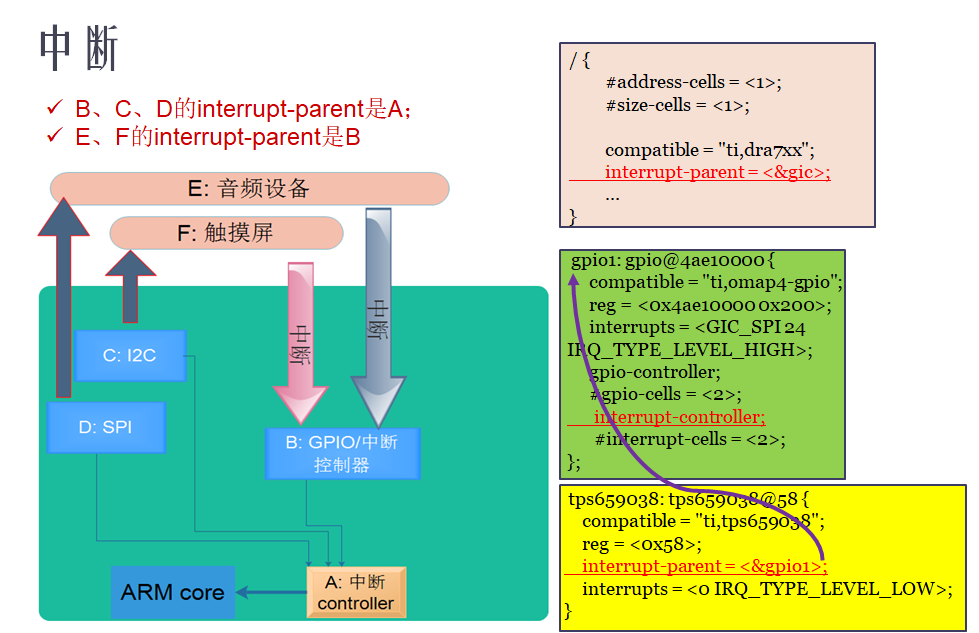

linux 中断号是个纯软件概念，其与中断控制器的硬件中断号，非线性一一对应；实际硬件电路中，中断控制器可能是多级级联的；

linux 中断处理总结

硬件中断号由硬件电路决定，通常对应配置在设备树里；软件中断号由 linux 决定，一一对应；

void irq_domain_insert_irq(int virq)
{
    ...
    /// 设置硬件中断号与软件中断号对应关系
    irq_domain_set_mapping(domain, data->hwirq, data);
    ...

}

在一个多核系统中，中断分为三类；
PPI：只能本核响应，比如 TWD；
IPI: 用于多核间的通信，比如 smp 调度；
SPI: 共享外围设备中断，可以路由给任何一个核;

对于 SPI 类型的中断，内核可以通过 API 设定中断触发的 CPU 核, 默认都是在 CPU0 上产生的；

extern  int irq_set_affinity(unsigned int irq, const struct cpumask *cpumask)
irq_set_affinity(n,cpumask_of(i));// 把 n 中断设定到 CPU_i 上；

linux 中断处理总结

参考一个 gic 的内部电路图：

linux 中断处理总结

案例：CPU 外接 I2C 触摸屏

当触摸事件发生时，产生中断信号，中断控制器将中断信号路由给 CPU;
CPU 执行中断服务程序，必须处理外部事件，清理触摸屏的中断 pending 信号；
而读 I2C 设备可以睡眠，在中断 ISR 读取 I2C 设备，可能引起死锁；
不读的话，中断退出，触摸屏中断信号未清除，又会触发中断；

必须在进程上下文，读 I2C 设备清除外设中断电平信号；
在中断服务程序顶半部，屏蔽 中断控制器 对应中断

disable_irq_nosync(num)；

注：n 号中断上下文不能调 disable_irq(n)，进程上下文可以调用 disable_irq(n);

void disable_irq(unsigned int irq)
{if (!__disable_irq_nosync(irq))   /// 等待正在执行的 ISR 结束, 在 n 号中断 ISR 中调用 disable_irq(n)会导致死锁
        synchronize_irq(irq);
}

退出顶半部后，在底半步处理完外设事件，再使能对应中断号

enable_irq(num);

而在进程上下文中，可以直接调用 disable_irq(n)/enable_irq(n);

disable_irq(n);
...              // n 号中断发生, 不会死锁
enable_irq(n)

顶半部不能太久，堵住了后面的进程；
顶半部屏蔽了中断，堵住了后面的中断；
顶半部不能睡眠，但是 i2c,spi 外设访问可能睡眠；
底半部有 软中断 ， 工作队列 ， 线程化 irq；

	上下文	被抢占
顶半部	中断上下文	不可以
softirq(tasklet)	软中断上下文	不可以(可被硬件中断打断，不能被线程抢占)
workqueue	进程上下文	可以
threaded_irq	进程上下文	可以

顶半部退出，立马执行软中断，软中断可以被硬件中断打断；
工作队列和线程化 IRQ, 跟普通线程一样接受调度；

内核中采用 softirq 的地方包括 HI_SOFTIRQ、TIMER_SOFTIRQ、NET_TX_SOFTIRQ、NET_RX_SOFTIRQ、TASKLET_SOFTIRQ 等，
实际驱动编程一般不直接使用软中断 (内核固定了用途), 用 tasklet(softirq 一种) 代替；

tasklet_init(&tasklet,  xxx_func_tasklet,xxx_data)
/// 中断上下文：xx_isr()
{
    ...
    tasklet_hi_schedule(&tasklet);// 优先级高于 tasklet_schedule
    tasklet_schedule(&tasklet);

}

linux 中断处理总结

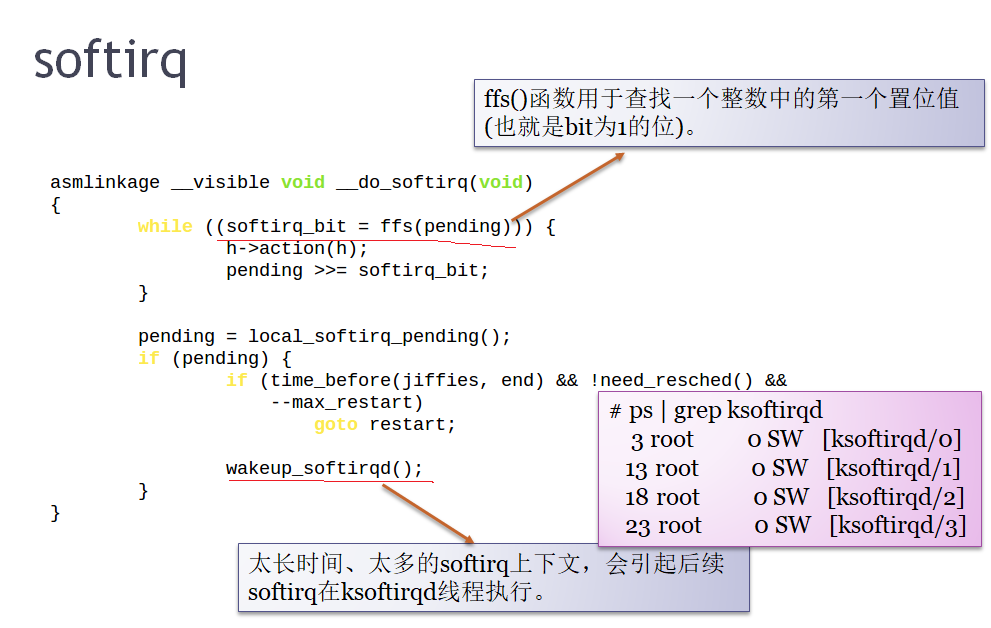

wakeup_softirqd也是执行软中断的一个路径，当软中断过多时，放到 [ksoftirqd/n] 线程;

软中断的执行点：

IRQ 上半部返回时，先执行软中断，再执行其他线程；
BH_ENABLE 相关函数，比如 spin_unlock_bh()；
kthread_irqd 线程与普通线程一样被调度；

bh_enable 相关函数会调用到这里：

  void __local_bh_enable_ip(unsigned long ip, unsigned int cnt)
  {WARN_ON_ONCE(in_irq());
      lockdep_assert_irqs_enabled();
  #ifdef CONFIG_TRACE_IRQFLAGS
      local_irq_disable();
  #endif
      /*
       * Are softirqs going to be turned on now:
       */
      if (softirq_count() == SOFTIRQ_DISABLE_OFFSET)
          lockdep_softirqs_on(ip);
      /*
       * Keep preemption disabled until we are done with
       * softirq processing:
       */
      __preempt_count_sub(cnt - 1);

      if (unlikely(!in_interrupt() && local_softirq_pending())) {
          /*
           * Run softirq if any pending. And do it in its own stack
           * as we may be calling this deep in a task call stack already.
           */
          do_softirq();  /// 执行软中断}

      preempt_count_dec();
  #ifdef CONFIG_TRACE_IRQFLAGS
      local_irq_enable();
  #endif
      preempt_check_resched();}

传统的 workqueue 用法与 tasklet 类似：
旧内核每个 CPU 一个 workqueue 线程，串行完成所有 workqueue; 新内核实现一个内核线程池, 动态创建线程并行完成 workqueue;

  // 申请 workqueue
  struct work_struct my_wq;
  void my_wq_func(struct work_struct *work);

  INIT_WORK(&my_wq, my_wq_func);

  /// 中断上下文：xx_isr()
  {
      ...
      schedule_work(&my_wq);  // 调度工作队列
      ...
      return IRQ_HANDLED;
  }

Linux 实时补丁：
清掉软中断上下文，所有软中断放在 softirqd 线程执行；
线程化执行，可以睡眠；
老版本实现，每个核一个线程，该核所有 softirq 顺序执行；新内核用线程池实现，动态创建撤销线程；

int request_threaded_irq(unsigned int irq, irq_handler_t handler,
                        irq_handler_t thread_fn, unsigned long irqflags,
                        const char *devname, void *dev_id)

xxx_isr()
{return IRQ_WAKE__THREAD;}

第一次回调参数：handler，中断顶半部，运行在中断上下文；
第二个回调参数：thread_fn，运行在进程上下文；
handler 可以为 NULL，这时内核默认用 irq_default_primary_handler()代替 handler, 并会使用 IRQF_ONESHOT。

  static irqreturn_t irq_default_primary_handler(int irq, void *dev_id)
  {return IRQ_WAKE_THREAD;}

ret = request_irq(irq, ve_spc_irq_handler,
                    IRQF_TRIGGER_HIGH| IRQF_ONESHOT, "vexpress-spc", info);

1.linux 内核自动disable_irq(n);
2. 执行 xxx_isr, 唤醒内核线程 irq/n;
3. 内核线程 irq/ n 执行 xxx_thread_fn;
4. 内核自动 enable_irq(n); 设置 IRQF_ONESHOT，可以把顶半部置为空，内核用默认函数 irq_default_primary_handler() 替换顶半部；

强制中断线程化，将低半部内容放到线程执行；

request_irq(n, xxx_isr, 0);
转化为 request_threaded_irq(n,irq_default_primary_handler,xxx_isr,IRQF_ONESHOT);

static int irq_setup_forced_threading(struct irqaction *new)
{if (!force_irqthreads())
        return 0;
    ...

    new->flags |= IRQF_ONESHOT;  /// 强制 IRQF_ONESHOT

    ...
    /* Deal with the primary handler */
    set_bit(IRQTF_FORCED_THREAD, &new->thread_flags);
    new->thread_fn = new->handler;
    new->handler = irq_default_primary_handler;
    return 0;
}

屏蔽本地中断：

  local_irq_disable()
  local_irq_enable()

在驱动中使用 local_irq_disable 通常是个 bug;(不能解决多核间并发)

禁止底半部

  local_bh_disable()
  local_bh_enable()

屏蔽中断控制器的中断源：

  disable_irq(n)
  enable_irq(n)

当中断和进程竟态；

  // 进程上下文
  spin_lock_irqsave();
  spin_unlock_restore();

  // 中断上下文
  spin_lock();
  spin_unlock();

irq: 解决本核的抢占问题；spin_lock: 解决多核间的抢占；

软中断和进程竟态:软中断的抢占由中断引起，中断退出时，调用软中断；

  // 进程上下文
  spin_lock_bh();
  spin_unlock_bh();/// 软中断调用点 bh_enable()

  // 软中断上下文
  spin_lock();
  spin_unlock();
